Пенополиуретановый клиновидный радиопоглощающий материал по своим характеристикам сопоставим с коническими поглотителями той же высоты. Обеспечивает отличные рабочие показатели в диапазоне частот 30 МГц – 110 ГГц.
Основное применение — в крупногабаритных компактных (compact range) безэховых камерах и конических камерах. Его основная функция — снижение обратного рассеяния, возникающего из-за геометрии пирамидальных (конических) поглотителей, что позволяет повысить однородность и качество «тихой зоны» (quiet zone).
Характеристики и параметры пенополиуретанового клиновидного радиопоглощающего материала:
Физические свойства

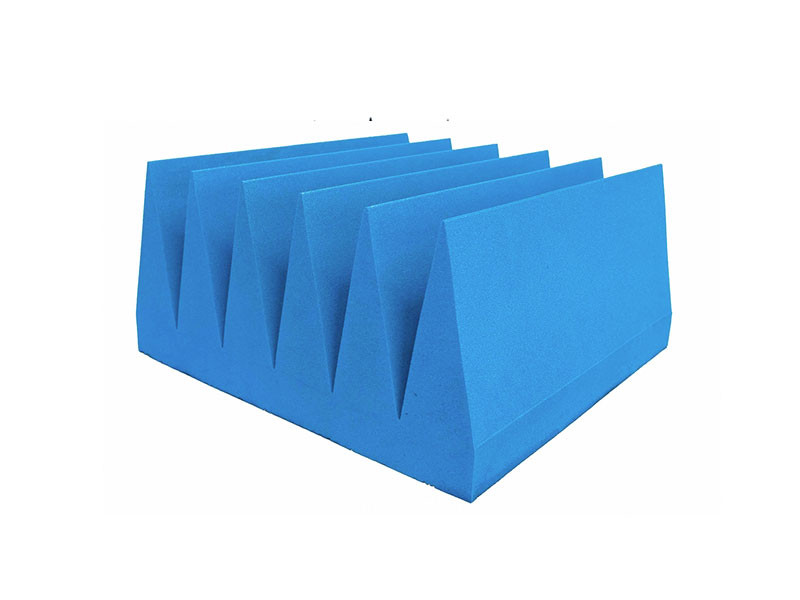

Форма — клиновидная, стандартный цвет — синий (возможны варианты).
Материал мягкий и гибкий, допускает изгиб.
При длительной эксплуатации не провисает; в течение не менее 10 лет сохраняет стабильные радиопоглощающие характеристики.
Огнестойкость
Кислородный индекс > 29%, класс трудновоспламеняемости B2.
Соответствует стандартам GB/T2406-2009 и GB/T8624-2012.
Рабочая температура: от -50°C до +90°C, кратковременно от -100°C до +120°C.
Относительная влажность: 55% ± 15%.
Радиопоглощающие свойства
Соотношение толщины к длине волны (d/λ) влияет на коэффициент отражения: чем больше толщина, тем ниже отражение.
Экологические характеристики
Материалы соответствуют экологическим требованиям: нетоксичны, без запаха, не выделяют вредных веществ.
Обычно крепятся к экранированным поверхностям с помощью экологичных клеевых составов.
При высоте до 500 мм возможен монтаж на липучке (Velcro), также допускается крепление с помощью подвесных элементов или фиксаторов.

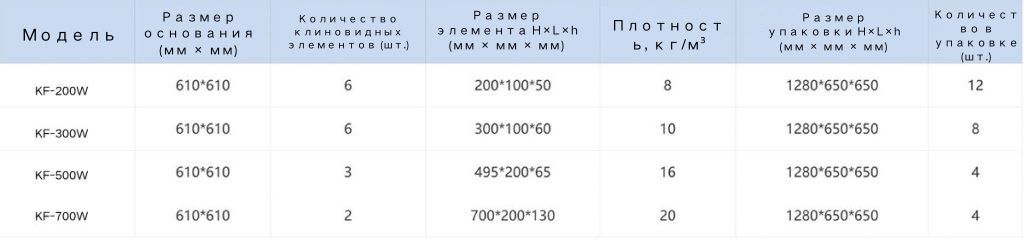

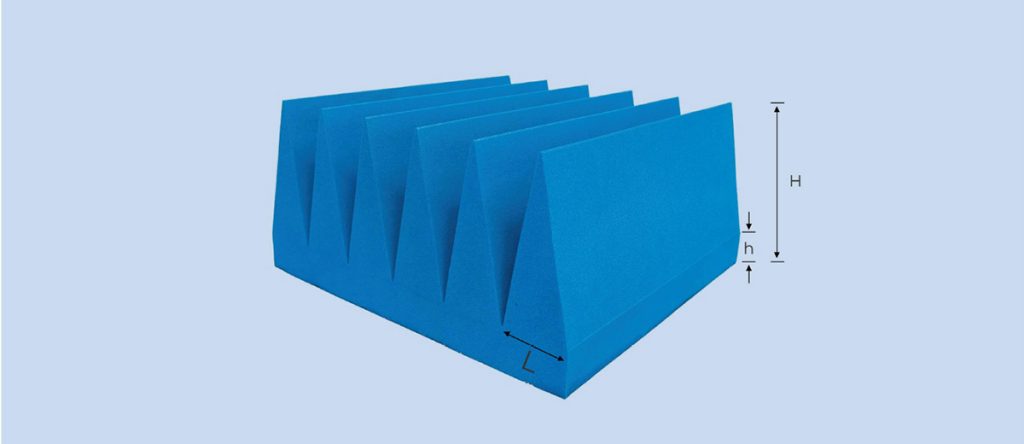

Спецификации пенополиуретанового клиновидного радиопоглощающего материала:

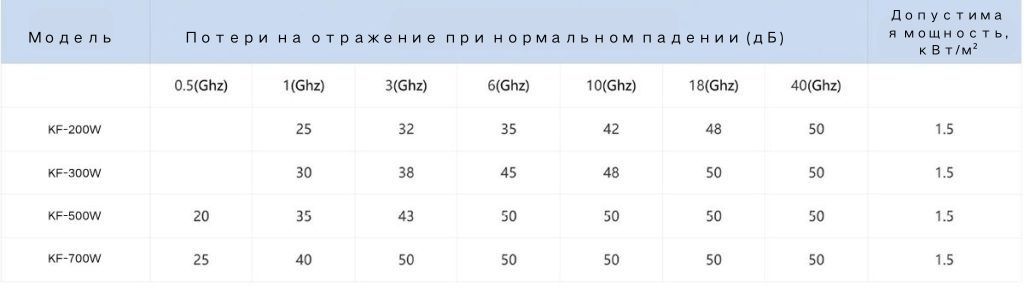

Параметры коэффициента отражения при нормальном падении для пенополиуретанового клиновидного радиопоглощающего материала:
Основные области применения пенополиуретанового клиновидного радиопоглощающего материала:
Безэховые камеры и EMC-тестирование
Используется как основной поглощающий элемент стен и полов безэховых камер при испытаниях радиолокационных систем, антенн и телекоммуникационного оборудования. Клиновидная структура обеспечивает высокое поглощение в широком диапазоне частот (обычно коэффициент отражения ≤ -20 дБ), эффективно устраняет паразитные отражения и повышает точность измерений, особенно в низкочастотных диапазонах.
Малозаметность военной техники
Применяется для внутренней радиолокационной маскировки самолётов и кораблей, а также в радиопрозрачных обтекателях. Поглощает собственное электромагнитное излучение оборудования, снижая вероятность обнаружения. Лёгкий и гибкий материал легко адаптируется к сложным геометриям конструкций.
Защита от электромагнитных помех (EMI)
Используется на подстанциях, в высоковольтных лабораториях и других средах с интенсивным электромагнитным полем. Устанавливается на стены или поверхности оборудования для поглощения утечек высокочастотного излучения и предотвращения помех для чувствительных приборов и систем связи.
Спутниковые и аэрокосмические системы
Применяется внутри спутников и на наземных станциях управления. Поглощает избыточные электромагнитные сигналы при связи, предотвращая влияние на датчики и измерительные системы. Устойчив к перепадам температур и воздействию излучения.
Гражданская телекоммуникационная инфраструктура
Используется в 5G базовых станциях и дата-центрах для экранирования помещений. Клиновидная структура снижает электромагнитную интерференцию между оборудованием, улучшая стабильность и эффективность связи. Лёгкость обработки позволяет адаптировать материал под различные конфигурации помещений.
